Skládání a testování pedálové soustavy

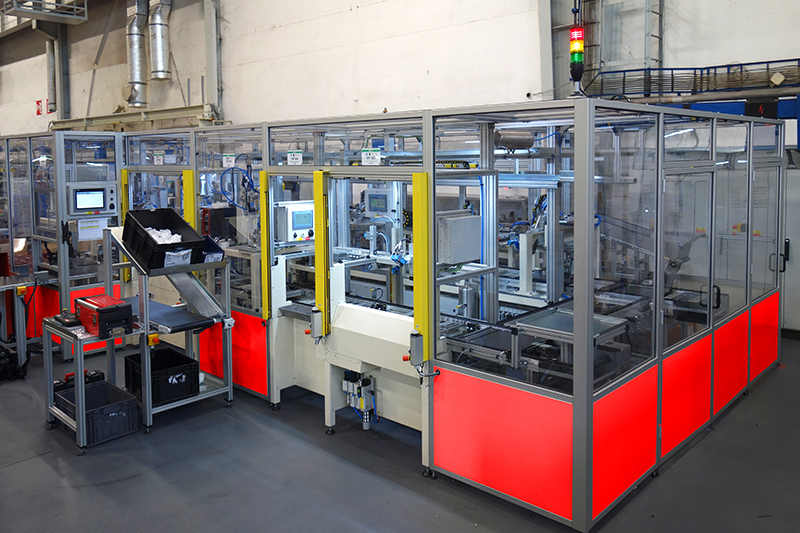

MONTÁŽNÍ LINKA PRO SKLÁDÁNÍ A TESTOVÁNÍ PEDÁLOVÉ SOUSTAVY

Název zakázky:       VW MQB37
Termín realizace:    2019

ZADÁNÍ:

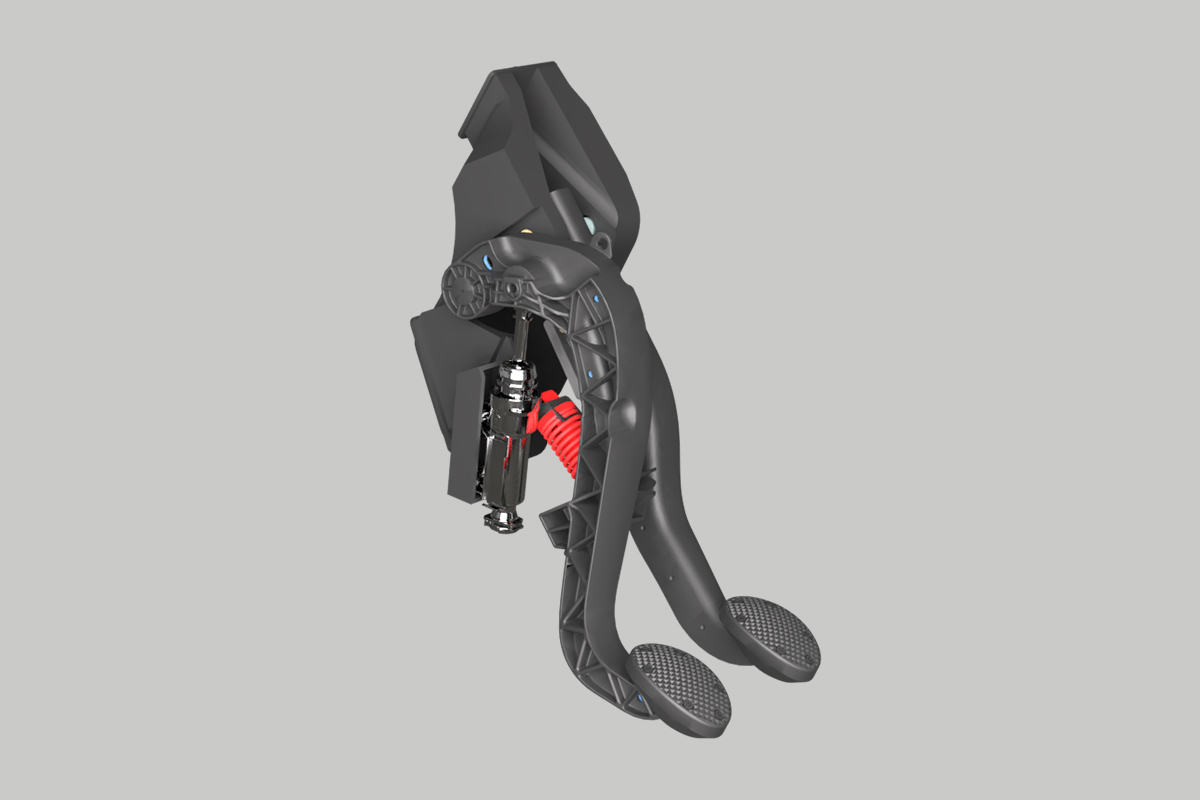

Projekt byl realizován na základě požadavku zákazníka na poloautomatickou montážní a testovací linku pro výrobu pedálové soustavy brzdy projektu VW MQB37v.

ŘEŠENÍ – PARAMETRY:
Takt linky:    14 sec / ks
Kapacita:     Na deseti stanicích je postupně zpracováno 15 paletek.

POPIS AUTOMATIZOVANÉHO PROCESU:

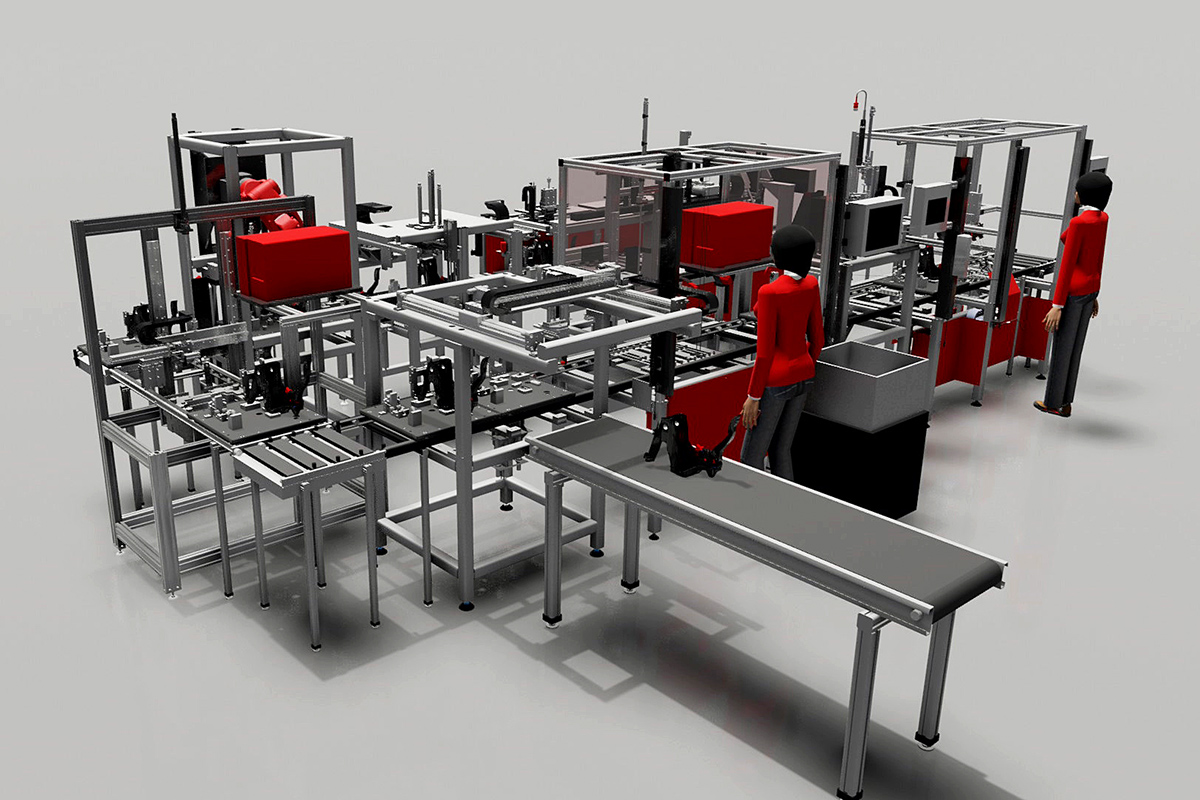

1. Třemi operátory jsou postupně vkládány jednotlivé komponenty na paletky v dopravníku.

2. Jednotlivé komponenty jsou na paletku vkládaný do předem připravených lůžek.

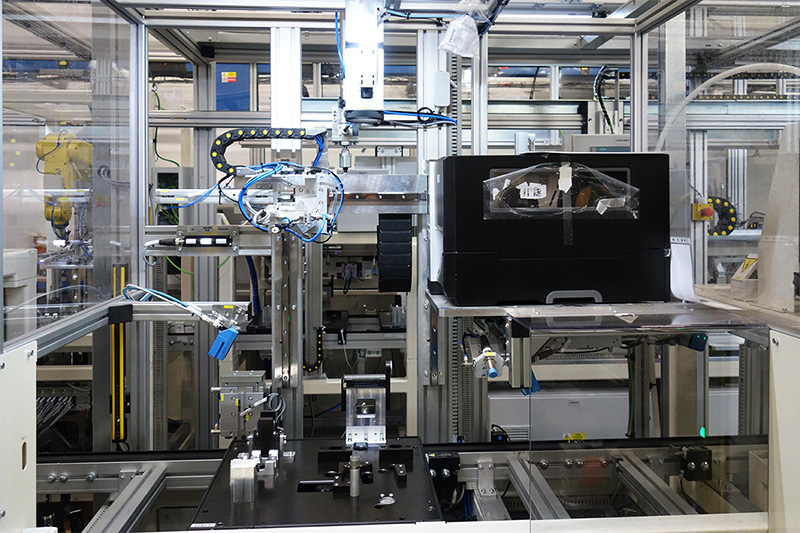

3. V první stanici je díl automaticky polepen jedinečným štítkem, který je načten v každé stanici. Každá paletka je osazena RFID technologii a ukládá data z každé stanice do databáze.

4. Celý proces montáže již probíhá automaticky (např. nasazení plastových bushu do pedálů a vkládání brzdového pedálu do brackety).

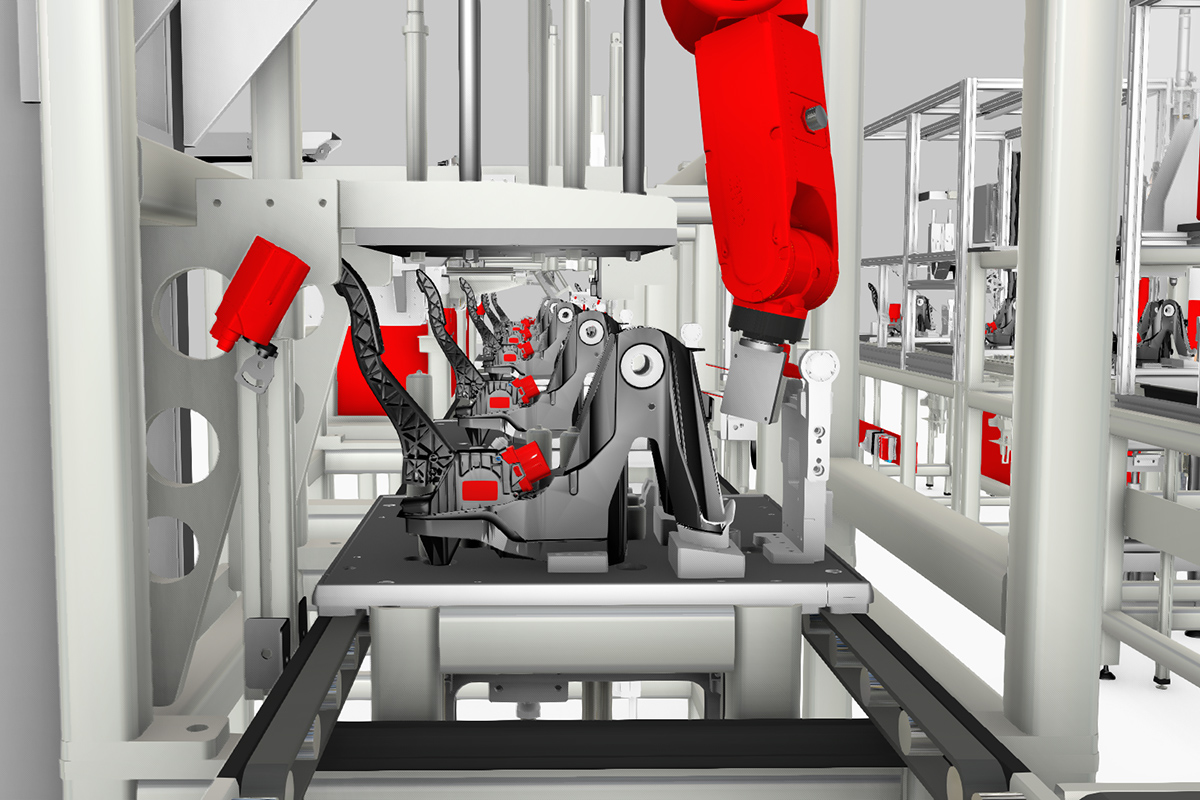

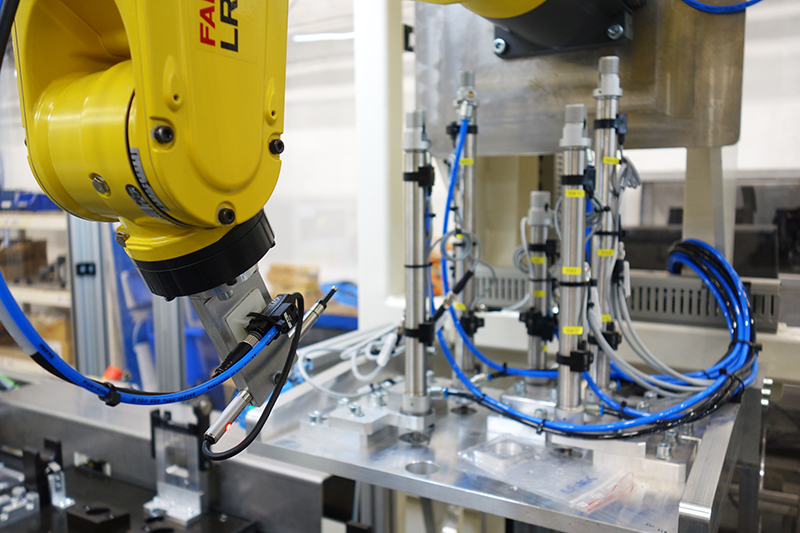

5. Za použití robota a laseru naměříme rozteč mezi pedály, jejích výšku a šířku a uložíme do databáze.

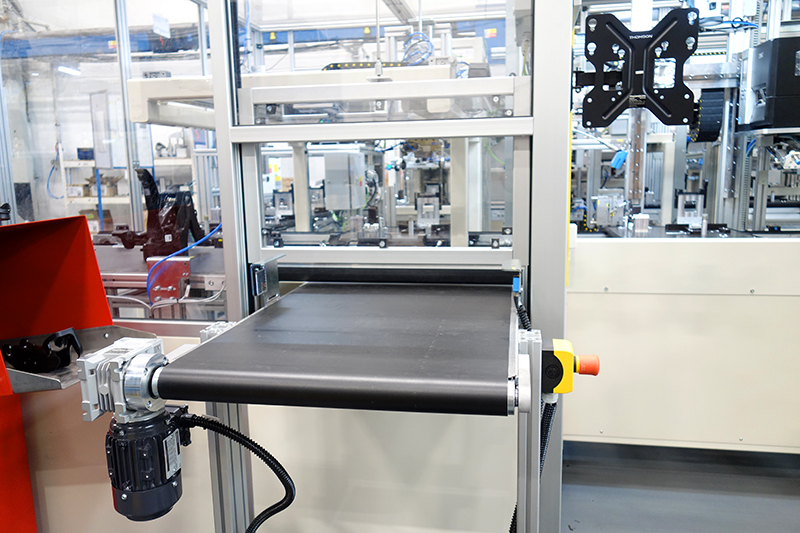

6. Poslední stanice OK/NOK manipulátor nascanuje štítek a dle vyhodnocení testeru odloží díl na OK nebo NOK dopravník.

ZÁKLADNÍ CHARAKTERISTIKA:

Přepravu mezi pracovními stanicemi obstarává paletkový dopravník Bosch. Veškerá montáž probíhá automaticky bez zásahu obsluhy. Obsluha pouze zakládá díly do paletky do POKA YOKE přípravků. Je tedy eliminována jakékoliv chyba obsluhy. Veškerá data z výroby jsou zapisovány do databáze.
